技术指标
环境温度: -40℃~80℃ (±0.5℃)
相对湿度: 0~99%RH (±3℃RH)
介质强度: ≥AC2000V
绝缘性能: ≥100
抗电磁干扰功能: 符合IE C255-22的标准规定
工作电源:DC110V, DC220V, AC220V
通讯方式:RS485(选配)
功耗:≤10W
开孔尺寸:220(长) X 165(宽) X 75(深)mm

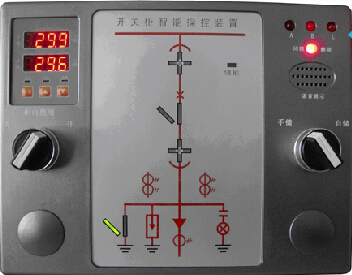

主要功能说明
5.1 动态显示
5.1.1断路器状态显示
断路器合闸并且分闸回路完好时,红色01模拟条发光。
断路器分闸并且合闸回路完好时,绿色02模拟条发光。
断路器预备合闸状态时,绿色02模拟条闪光。
断路器预备分闸状态时,红色01模拟条闪光。
5.1.2手车位置显示
无源触点输入
工作位置触点闭合时,红色①、 ②垂直模拟条发光,显示断路器位于工作位置。
试验位置触点闭合时,绿色①、 ②水平模拟条发光,显示断路器位于试验位置。
手车位于试验位置与工作位置之间时,发光条03①、03②和04①、04②同时闪烁。
手车移出开关柜时,红色03①、03②和绿色04①、04②发光条均不发光,表示手车已
断电。
5.1.3接地开关位置显示
无源接点输入闭合,红色05 垂直模拟条发光,显示接地开关合闸。
无源接点输入断开,绿色06 水平模拟条发光,显示接地开关分闸。
5.1.4弹簧储能显示
无源触点闭合,黄色07 指示发光,显示断路器已储能。
5.2 高压带电显示及闭锁功能
A) LED启辉电压 KV 额定相电压 ×0.15-0.65。
B) 闭锁启控电压(KV):额定相电压 ×0.65。
C) 当三相同时不带电时,闭锁解除灯亮,启动电磁锁动作。
5.3 温湿度控制功能
可带1-2路温湿度传感器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度大于下限值时,启动加热,湿度小于下限值或温度大于上限值时,停止加热;当环境温度 40℃时,无条件停止加热,防止过热损伤;当加热断器线时,断线报警灯亮。
5.4 智能防误语音提示功能
A)当断路器合闸状态,误将小车从试验位置推至工作位置时,语音提示“请分断路器”。
B)接地开关合闸状态,误将小车从试验位置推至工作位置时,语音提示“请分接地开
关”。
C)断路器合闸状态、接地开关合闸状态,误将小车从试验位置推至工作位置时,语音
提示“请分断路器、请分接地开关”。
D)当柜体主回路送电时,柜前有人停留时,语音提示“本柜主回路已带电”。
5.5操作开关功能
装置面板上设有分闸/合闸转换开关(或按钮)、远方/地转换开关、储能开关、柜内照明等操作开关,方便用户操作。
5.6 选配功能
RS485接口,MOD BUS协议方式,通信波特率最高达9600。
六.功能操作说明
6.1 测量界面
开机设备会检测温湿度传感器,数据显示会约停留1~2秒,当设备采集不到温湿度会显示“00”。由于需要显示双路温湿度,温湿度显示为轮显方式。
1) 温度显示,分辨率为0.1,带小数,显示为26.4℃和22.8℃。
2) 湿度显示,不带小数,显示为60%和59%。
6.2 参数界面
通过按“设置”键进入参数设置,对于需要修改的参数项,通过和,调整参数大小。连续按“设置”键,选择参数项,全部选择完毕,进入测试。整个参数项列表如下:
参数项 |
参数值 |
说明 |
P1 |
15 |
停止加热,温度上限值,默认为15℃ |
P2 |
05 |
启动加热,温度下限值,默认为5℃ |
P3 |
90 |
启动加热,湿度上限值。默认为90% |
P4 |
75 |
停止加热,湿度下限值,默认为75% |
P5 |
40 |
启动排风,温度上限值,默认为40℃ |
P6 |
35 |
停止排风,温度下限值,默认为35℃ |
P7 |
01 |
485通讯地址,默认通讯波特率1200bps,偶校验 |
设备加热和除湿方式为自动方式,因此理解好参数设定,可以正确启动加热和排风。设备是根据以下判据进行加热和除湿判断:
A)环境湿度大于湿度上限或温度小于温度下限值时,启动加热,加热指示灯亮同时加热输出端为常闭点;加热到湿度小于湿度下限值时且温度大于温度上限值时,停止加热。
B)当启动加热超过1小时后,停止1小时加热,然后再继续加热。
C)环境温度≥40℃,无条件停止加热,防止过热损伤。
D)环境温度大于排风上限值时,启动排风,排风输出为常闭点;排风到环境温度小于排风下限值时,停止排风,排风输出为常开点。
E)在启动加热状态下,加热器回路断线或接触不良,断线报警灯亮,报警输出为常闭点。
